熱収縮チューブの選び方：収縮率による違いとは？

熱収縮チューブを選定する際、よく目にする「2:1」「3:1」「4:1」といった数値。これらは「収縮率（シュリンクレシオ）」を表しています。比率の違いは、チューブのカバー範囲や用途に大きく影響します。本記事では、最適な製品選びに役立つ収縮比率の基礎知識を解説します。

収縮比率とは？

収縮比率とは、加熱前のチューブ内径と、完全に収縮した後の内径の比率のことです。

• 2:1 → 収縮後の直径が元の約 1/2（半分） になります。
• 3:1 → 収縮後の直径が元の約 1/3 になります。
• 4:1 → 収縮後の直径が元の約 1/4 になります。

比率が大きいほど、カバーできるサイズ範囲が広くなります。そのため、形状が複雑なコネクタや、段差の大きい配線の包覆に適しています。
一般的に最も多く使用される規格は 2:1 または 3:1 です。

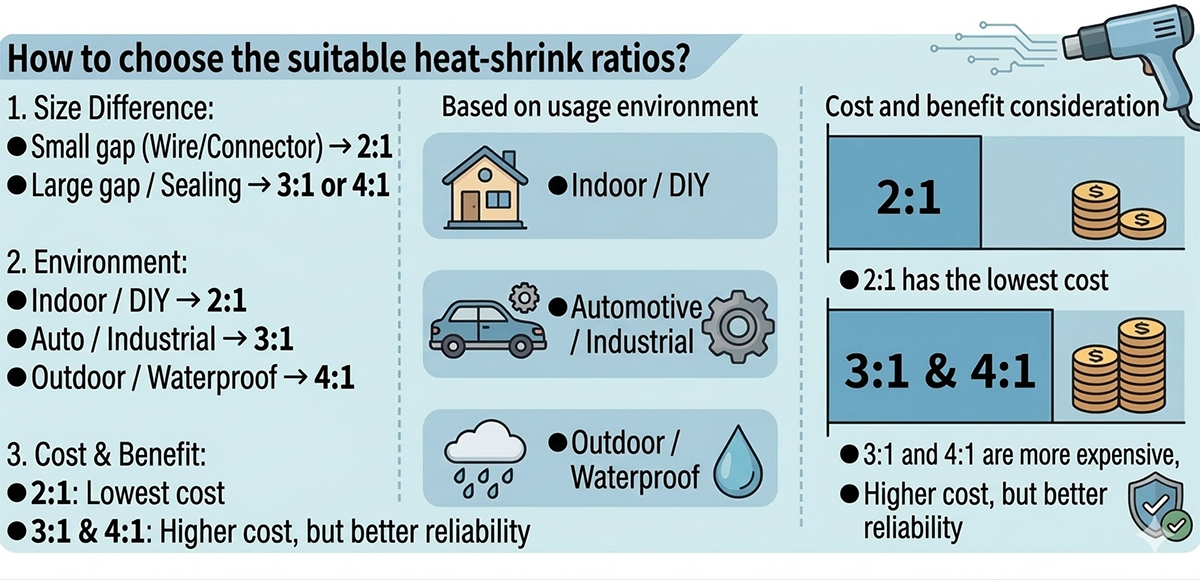

適切な収縮比率の選び方

1. サイズ差に応じて選定

• 電線と接続部の差が小さい → 2:1
• サイズ差が大きい、または密封性が必要 → 3:1 または 4:1

2. 使用環境に応じて選定

• 室内電子機器・DIY用途 → 2:1
• 自動車・産業用途 → 3:1
• 屋外・高湿度・防水用途 → 4:1

3. コストと性能のバランス

• 2:1：低コストで汎用性が高い
• 3:1・4:1：コストはやや高いが、施工ミスの低減と信頼性向上に有効

まとめ
収縮比率は、チューブの性能を左右する重要な指標です。設置環境、必要な密封性、施工条件に合わせて正しい比率を選択することで、ケーブルや電子部品の安全性と耐久性を最大限に高めることができます。
G-APEX は、あらゆる用途に応じた豊富なラインナップをご用意し、お客様の配線保護を強力にサポートいたします。
