Proceso de fabricación de tubos termorretráctiles: control de calidad desde la extrusión hasta el producto final

Los tubos termorretráctiles se utilizan ampliamente en los sectores de la electrónica, la distribución eléctrica, la automoción, las telecomunicaciones y las aplicaciones industriales, ofreciendo funciones como aislamiento eléctrico, impermeabilización, protección contra el polvo y resistencia a la abrasión. Sin embargo, detrás de cada tubo termorretráctil de alta calidad existe una serie de procesos de fabricación de precisión y estrictas medidas de control de calidad para garantizar un rendimiento uniforme y una alta fiabilidad.

Cada etapa del proceso de fabricación, desde la formulación de las materias primas, la extrusión, la reticulación por irradiación y la expansión del tubo—desempeña un papel fundamental en la determinación de la relación de contracción, la resistencia térmica y la vida útil de los tubos termorretráctiles. En este artículo, le guiaremos a través del proceso completo de fabricación y mostraremos cómo un estricto control de los procesos garantiza una calidad superior del producto, un rendimiento uniforme y una fabricación fiable.

Introducción al proceso de fabricación de tubos termorretráctiles

El proceso de fabricación de tubos termorretráctiles suele incluir los siguientes pasos:

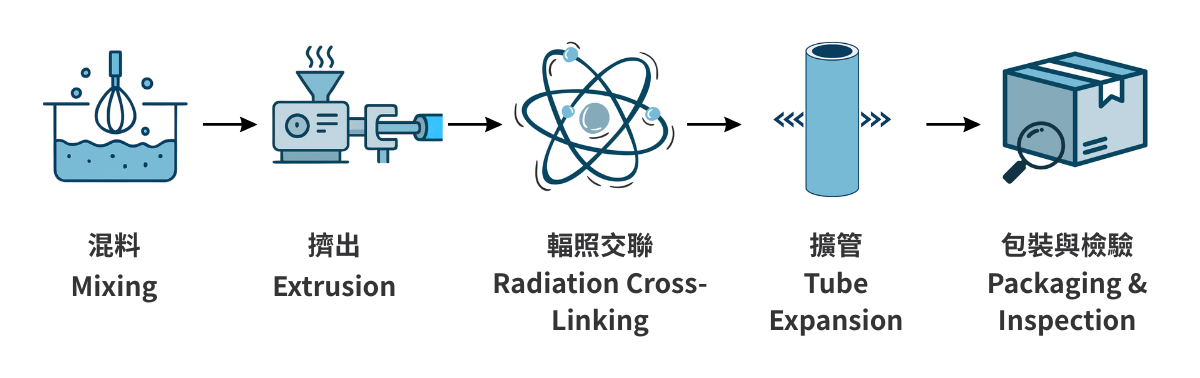

Formulación de materias primas ➜ Extrusión ➜ Reticulación por irradiación ➜ Expansión del tubo ➜ Inspección final & Embalaje

Cada etapa del proceso de fabricación está estrechamente relacionada con la calidad de los tubos termorretráctiles. En particular, un estricto control del proceso es esencial para garantizar la estabilidad dimensional, la relación de contracción y las propiedades óptimas del material.

Formulación de materias primas: establecimiento de las características de rendimiento de los tubos termorretráctiles

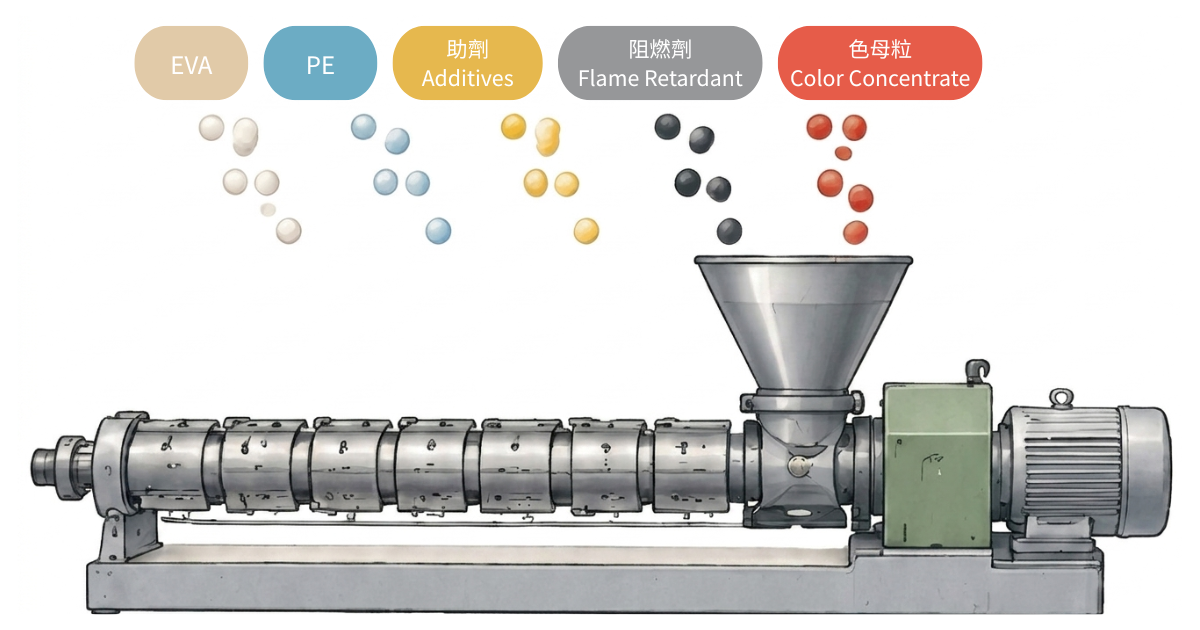

La formulación de materias primas es la etapa inicial del proceso de fabricación de tubos termorretráctiles. El EVA, el PE, los aditivos de procesamiento, los retardantes de llama y el masterbatch de color se mezclan uniformemente de acuerdo con una formulación específica.

Esta formulación influirá directamente en la flexibilidad, la resistencia térmica, las propiedades retardantes de llama y el rendimiento de contracción del tubo. Para garantizar una calidad constante del producto, los fabricantes utilizan tecnología avanzada de formulación y un estricto control de las formulaciones para lograr propiedades uniformes del material de un lote a otro.

Extrusión: formación de las dimensiones iniciales de los tubos termorretráctiles

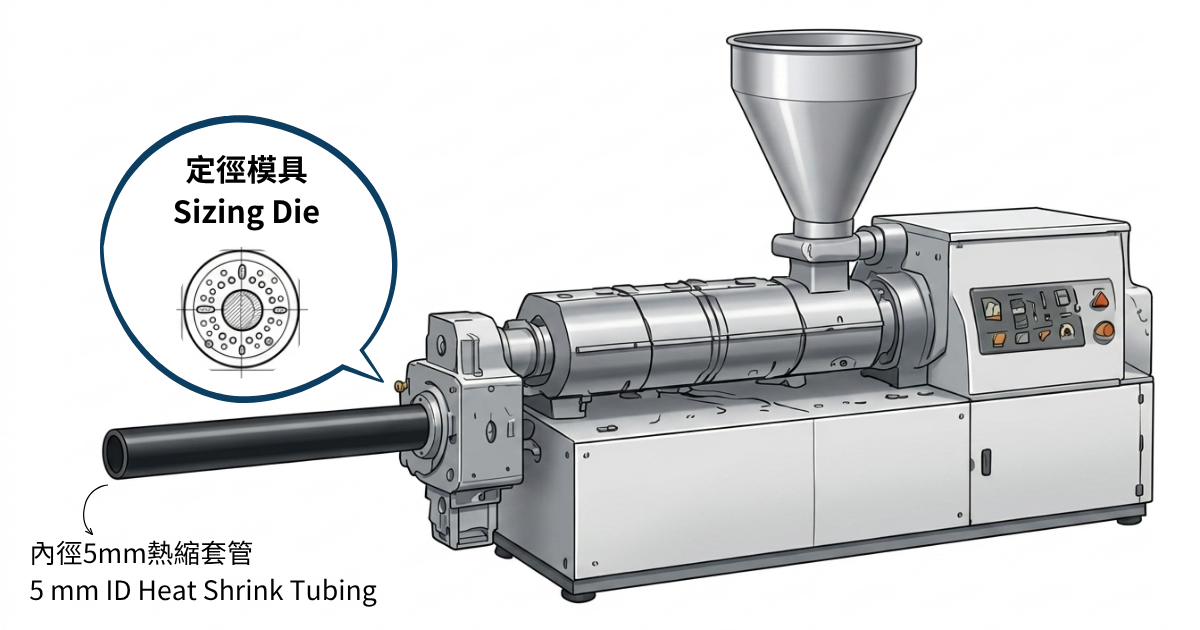

Después de la formulación de las materias primas, el material se procesa mediante una extrusora, donde se funde, plastifica y extruye a través de una matriz de calibración para formar el tubo.

Por ejemplo, una matriz de calibración de 5 mm produce un tubo con un diámetro interior (I.D.) de 5 mm.
Durante esta etapa se debe prestar especial atención a la estabilidad dimensional, la uniformidad del espesor y la calidad de la superficie para evitar efectos de termocontracción inestables posteriormente.
Un proceso de extrusión bien controlado es fundamental para garantizar la calidad y fiabilidad generales de los tubos termorretráctiles.

Reticulación por irradiación: mejora de la resistencia térmica y la memoria de forma

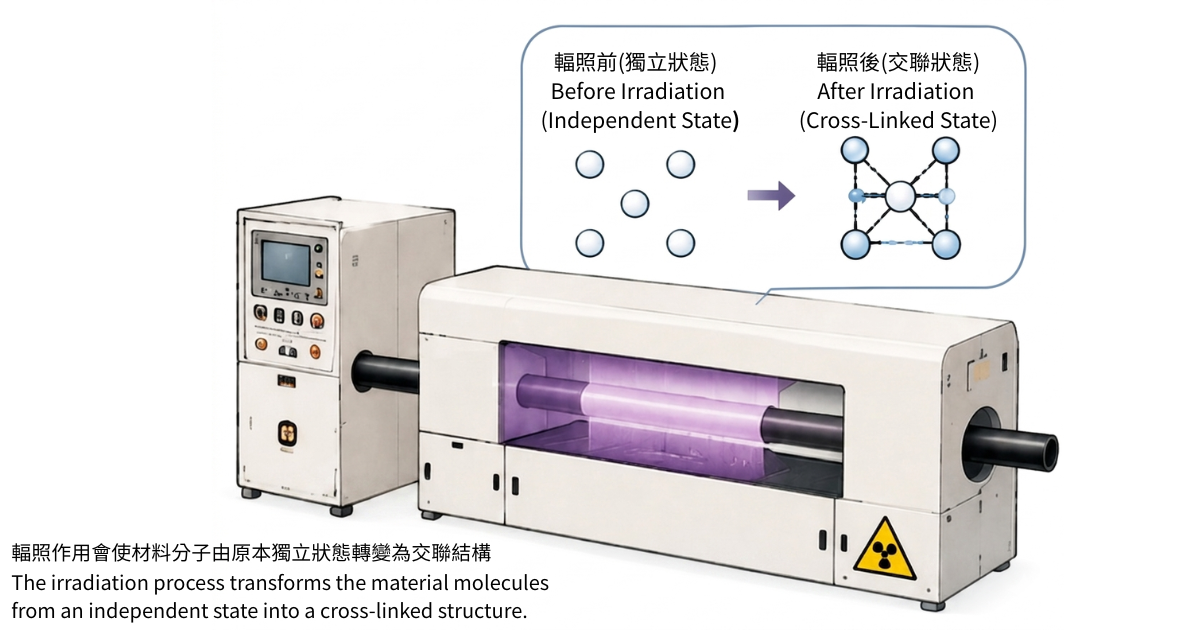

Después de la extrusión, el tubo se somete a una reticulación mediante irradiación con haz de electrones utilizando un acelerador de electrones.

Durante este proceso, las moléculas del polímero se transforman de cadenas moleculares independientes en una red reticulada tridimensional. Esto mejora significativamente las siguientes propiedades del tubo termorretráctil:

• Propiedades de aislamiento eléctrico
• Resistencia a altas temperaturas
• Resistencia a la abrasión
• Resistencia química a ácidos y álcalis

Al mismo tiempo, el material adquiere memoria de forma, lo que le permite conservar las dimensiones de su diámetro extruido original. Este efecto de memoria de forma es fundamental para la función termorretráctil del tubo durante el calentamiento posterior.

Expansión del tubo: creación de la función termorretráctil y la relación de contracción

Después de la irradiación, el tubo de plástico se calienta y se expande mediante un expansor.

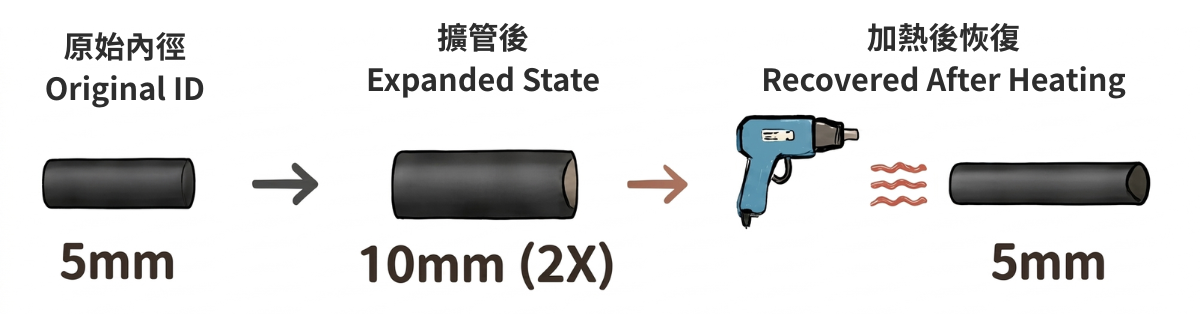

Por ejemplo, un tubo termorretráctil con una relación de contracción de 2:1 puede expandirse de un diámetro de 5 mm a 10 mm; un tubo de 3:1 puede expandirse hasta 15 mm.
Cuando el usuario calienta el tubo termorretráctil, este vuelve a su diámetro original, creando un sellado hermético.

Esta etapa requiere un control preciso de la temperatura, la velocidad y la relación de expansión para garantizar la relación de contracción y la estabilidad del producto.

¿Cómo afecta el control de calidad al rendimiento de los tubos termorretráctiles?

La calidad de los tubos termorretráctiles depende no solo de las materias primas, sino también de un sistema integral de control del proceso de fabricación.

Desde la formulación de las materias primas, la precisión dimensional y la reticulación por irradiación hasta las pruebas de rendimiento termorretráctil, cada etapa de fabricación debe someterse a estrictas inspecciones y controles de calidad para garantizar un aislamiento eléctrico, un sellado impermeable, una resistencia térmica y una protección mecánica uniformes.

Esto es especialmente importante en aplicaciones de electrónica, automoción, equipos médicos y equipos industriales, donde unos tubos termorretráctiles fiables son esenciales para garantizar la seguridad del producto, la durabilidad a largo plazo y la fiabilidad operativa.

Aunque los tubos termorretráctiles pueden parecer un producto sencillo, su proceso de fabricación combina ingeniería avanzada de polímeros, fabricación de precisión y una estricta gestión de la calidad. Desde la extrusión y la reticulación mediante irradiación con haz de electrones hasta la expansión del tubo, cada proceso desempeña un papel fundamental en la determinación del rendimiento final del producto.

Solo mediante un proceso de fabricación bien controlado y un sistema integral de garantía de calidad, los fabricantes pueden producir tubos termorretráctiles con un rendimiento de contracción uniforme, una durabilidad a largo plazo y altos estándares de seguridad, satisfaciendo las diversas necesidades de aislamiento de cables y alambres, sellado ambiental y protección mecánica en una amplia variedad de industrias.
